关键字

MPIO、多路径

适用产品

AnyStorage S2600 6.0.x
AnyStorage AS5000 6.0.x
AnyStorage AS6000 6.0.x
AnyStorage AF5000 6.0.x
AnyStorage AS5000 7.0.x

目的

存储在双活场景下针对前端主机为 Windows Server 系统，在使用操作系统自带的 MPIO 多路径软件时，可参考此最佳实践进行配置多路径。

解决方案

使用操作系统自带 multipath 多路径软件时，需要分别在存储侧和主机侧进行配置，具体操作步骤如下：
存储侧配置：

1. 通过浏览器登录 AnyStorage DeviceManager 存储系统管理控制台，依次点击资源分配 > 主机，进入主机管理页面。
2. 选中需要配置的主机后，在下方的启动器标签页内点击修改，并在弹出的修改启动器对话框中勾选使用第三方多路径，依次设置切换模式、特殊类型模式、路径类型等启动器参数。设置完成后点击确定。

说明：其中，“切换模式”及“路径类型”等启动器参数需要根据实际业务场景决定，在 FC 组网下，当操作系统上使用 Emulex HBA 或 QLogic HBA 时，存储侧主机启动器的“切换模式”参数配置分别如下表。

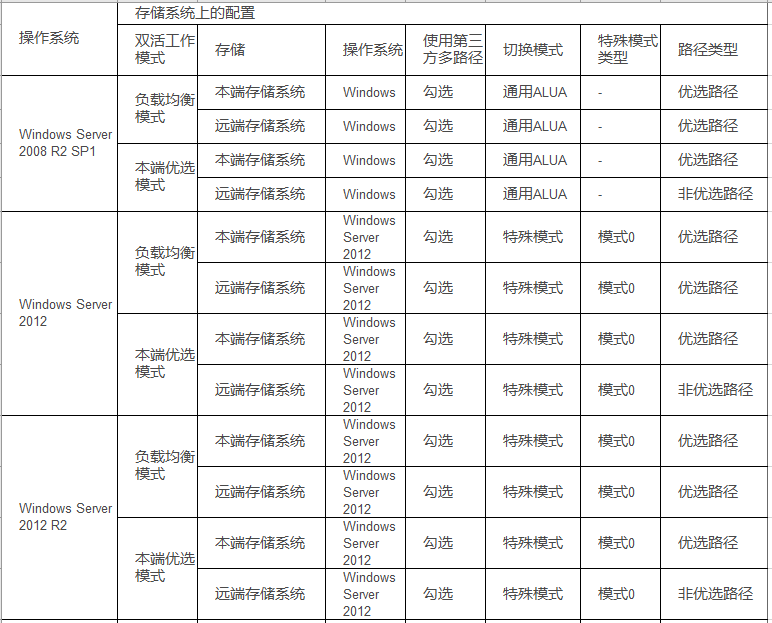

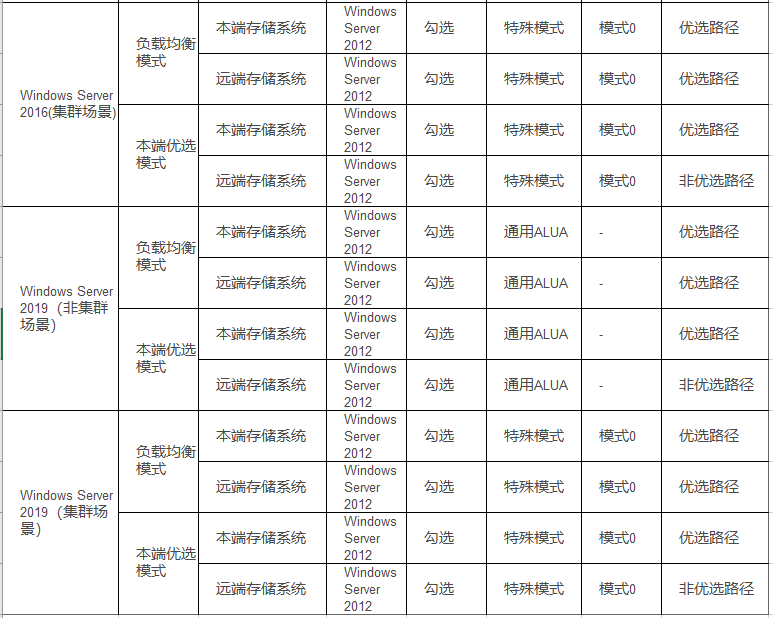

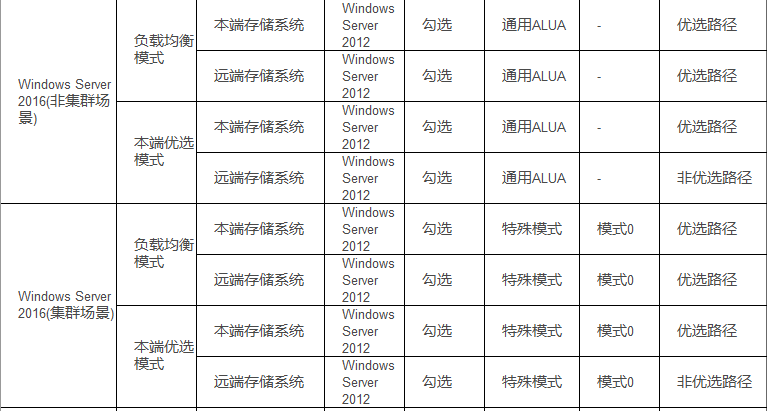

FC 组网下，操作系统使用 Emulex HBA 卡时存储系统上的配置如下表：

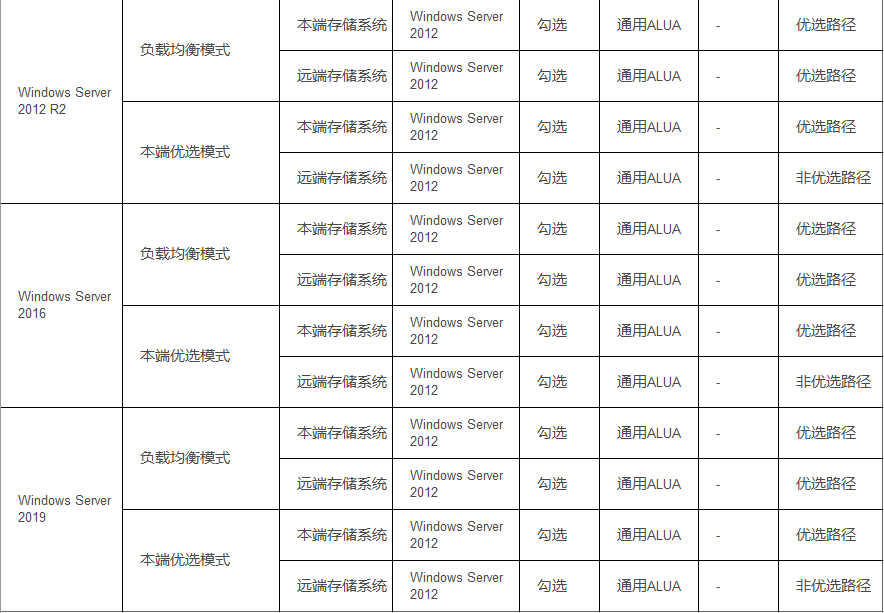

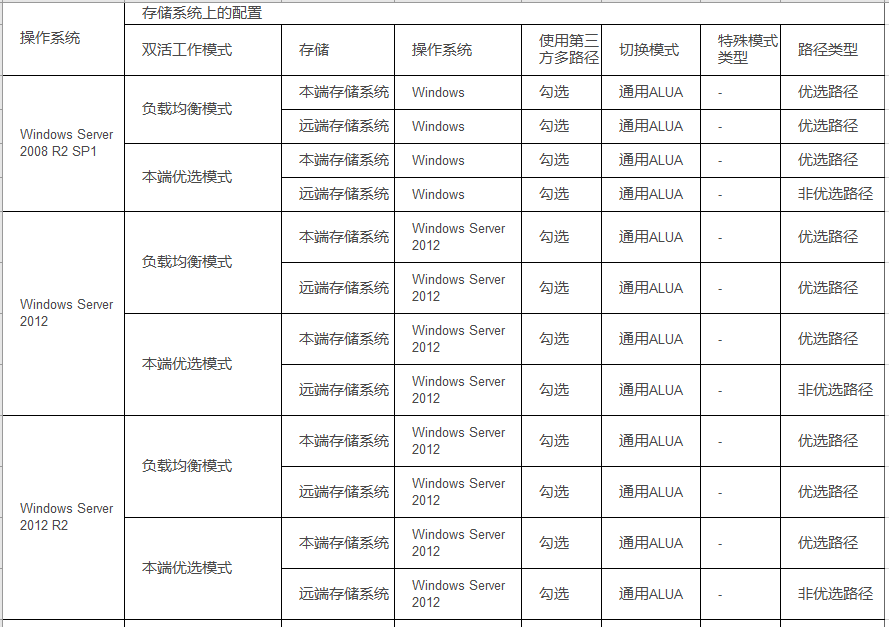

FC组网下，操作系统使用 QLogic HBA 卡时存储系统上的配置如下表：

iSCSI 组网下，存储系统侧配置与 FC 组网下操作系统使用 Emulex HBA 卡时的配置相同。

主机侧配置：
步骤一，安装 MPIO 多路径软件

请参考更多信息安装配置 MPIO 多路径软件。

步骤二，配置 MPIO 多路径软件接管存储系统。

警告：该操作步骤需要重启计算机，请提前做好停机准备。
可以通过 MPIO 控制台添加需要接管的存储，也可以通过在 CMD 命令窗口中通过命令配置接管存储。此处以 CMD 下的命令配置方式为例。

1. 在 Windows 服务器上，打开 CMD 命令行，输入命令 mpclaim -r -i -d "EISOO XSG1 " 。

说明：Vendor ID 必须满8位，Product ID 必须满16位，不足需要用空格补齐。

2. 执行上述命令后，若主机未自动重启，请重启该 Windows 主机。

步骤三，配置磁盘 MPIO 多路径属性

警告：该操作步骤需要重启计算机，请提前做好停机准备。
1. 在 Windows 服务器上，打开服务器管理器 > 磁盘管理，右键单击存储映射的磁盘，选择属性。

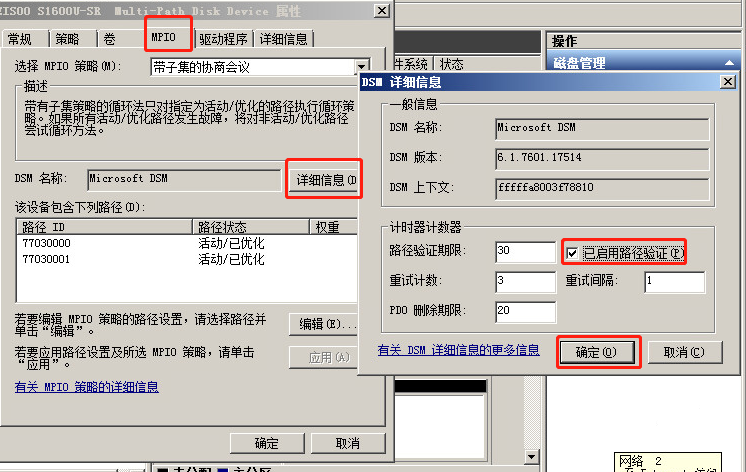

2. 在磁盘属性界面，选择 MPIO ，配置选择 MPIO 策略，不同情况下默认的策略是不同的，建议使用默认MPIO策略。

3. 在 MPIO 属性页中，选择详细信息，在弹出的对话框中，勾选已启用路径验证，单击确定，完成路径检测功能的激活。配置完成后重启主机生效。
